Produkt-Beschreibung

Detailinformationen
Vorbildliches Number::	1/2“ - 36"	Bescheinigung::	ISO TUV
Quantität::	1 Einheit	Verpackendetails::	Nicht räuchern Sie aus oder räuchern Sie Sperrholz/hölzerne Palette oder Kasten aus
GRAD::	45° 90° 180°	Standard::	ASTM B16.9, LÄRM JIS G3458 JIS G3462 17175 EN10253
Hervorheben:	Nahtloser galvanisierter Rohrbogen TUV , Nahtloser ISO galvanisierter Rohrbogen , Nahtloser Rohrbogen TUV 45Degree

Produkt-Beschreibung

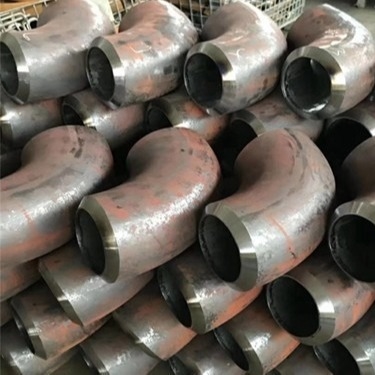

Stahlrohrbogen nahtloses Rohrbogen-Astm A234 Wpb Stahlruß galvanisiert

ASTM A234 WPB ist ein allgemeiner Grad für 90-Grad-langen Radiusellbogen, der einer von in hohem Grade verlangt ist. Sie verfügbar in einer großen und Stärkestrecke. Sie haben eine gute Leistung und genügen den meisten industriellen Rohrleitungsbedarf.

Wieviele Arten des Stahlrohrbogens?

Entsprechend der Form gibt es gerade verringernd und Ellbogen.

Abhängig von dem Winkel gibt es normalerweise den 45-Grad-, 90 Grad- und 180 Gradellbogen.

Wie auf Radius basiert, gibt es langen Radius (1.5D) und kurzen Ellbogen des Radius (1D).

Für Verbindung, sie können Sie unterteilt in Sockelschweißungsellbogen, Kolbenschweißungsellbogen und verlegten Ellbogen.

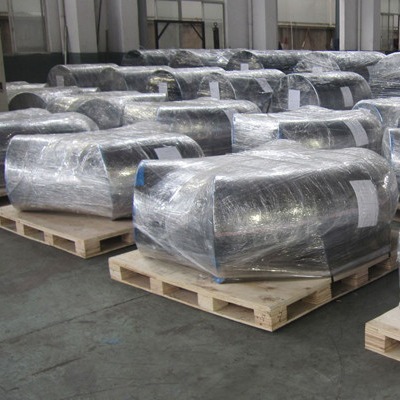

Paket des 90 Grad-Ellbogens

Wir markierten alle Kohlenstoffstahl-Buttweld Installationen mit Namen, Grad, Hitze nicht, Größen-, Standard-und Zeitplan-Stärke. Nach getan vom Starten, vom Malen und von der Markierung 90 des Ellbogens des Grad-ASTM A234 WPB, wickelten unsere Arbeitskräfte sie mit Schaumkunststoff und verpackten sie in Holzetuis oder in Paletten ein.

Klare Aufkleber werden auf außerhalb des Pakets für einfache Identifizierung der Quantität etikettiert und große Sorgfalt des Produktes Identifikation wird während der Operation und des Transportes angewendet.

Kohlenstoffstahl-Ellbogen-Maße

Maße des Kohlenstoffstahl-90 Grad-Ellbogens u. des 45 Grad-Ellbogens

NPS	O.D. D	90° Langes Rad Mitte zu beenden	45° Langes Rad Mitte zu beenden B	90° 3D Mitte zu beenden	45° 3D Mitte zu beenden B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Der Kohlenstoffstahl-45 Grad-Ellbogen u. der Kohlenstoffstahl-90 Grad-Ellbogen-die Maße sind in den Millimeter falls nicht anders angegeben. Wandstärke (T) muss vom Kunden spezifiziert werden.

MASStoleranzen VON KOLBEN-SCHWEISSUNGS-ELLBÖGEN - 45° UND 90° - LR UND 3D - ASME B16.9

Nominale Rohr-Größe	1/2 bis 2.1/2	3 bis 3.1/2	4	5 bis 8
Außendurchmesser an abgeschrägtem (d)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Innendurchmesser am Ende	0,8	1,6	1,6	1,6
Mitte, zum von LR zu beenden (A/B)	2	2	2	2
Mitte, zum von 3D zu beenden (A/B)	3	3	3	3
Nominale Rohr-Größe	10 bis 18	20 bis 24	26 bis 30	32 bis 48
Außendurchmesser an abgeschrägtem (d)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Innendurchmesser am Ende	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Mitte, zum von LR zu beenden (A/B)	2	2	3	5
Mitte, zum von 3D zu beenden (A/B)	3	3	6	6
Wandstärke (T)	Nicht weniger als 87,5% von nominaler Wandstärke

Ellbogen-Maße ASTM A234 WPB

Standard: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Durchmesser: DN20 zu DN1500/3/4" bis 60"

Zeitplan: Sch 20, Geschlechtskrankheit, 40, XS, 80, 100, 120, 160, XXS

Radius: Kurzer Radius (SR) und langer Radius (LR)

Art: Nahtlos und geschweißt

Oberfläche: Schwarze Zündkapsel, galvanisierte
