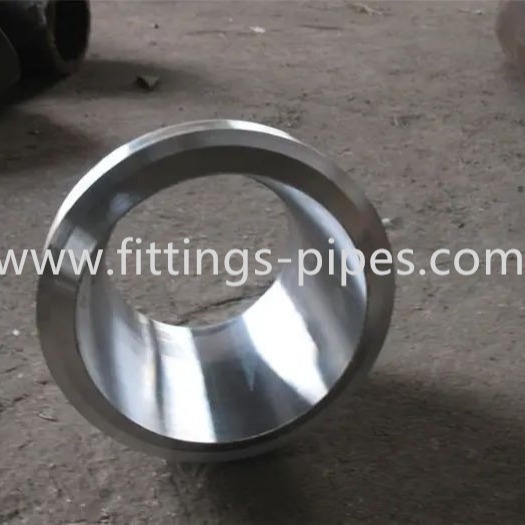

Exzenterrohr-Reduzierer Inconel, legierter Stahl-Kolben-Schweißungs-konzentrischer Reduzierer

Produkt-Beschreibung

Stahlrohr-Reduzierer-Querkolben geschweißte Installationen legiert konzentrische Reduzierer-Exzenterreduzierer des Stahl-Inconel Incoloy

Spezifikations-Liste

Ein Stahlrohrreduzierer ist eine Komponente, die in den Rohrleitungen benutzt wird, um seine Größe von großem auf kleiner Bohrung in der Übereinstimmung auf dem inneren Durchmesser zu verringern. Die Länge der Reduzierung hier ist einem Durchschnitt der kleineren und größeren Rohrdurchmesser gleich. Hier kann der Reduzierer als Diffusor oder Düse benutzt werden. Der Reduzierer hilft, wenn er die vorhandene Rohrleitung von mannigfaltigen Größen oder von hydraulischem Fluss der friedlichen Systeme trifft.

Die Verwendung eines Stahlreduzierers wird in den chemischen Fabriken und in den Kraftwerken durchgeführt. Sie macht das friedliche System zuverlässig und kompakt. Sie schützt das friedliche System von irgendeiner Art nachteilige Auswirkung oder thermische Deformation. Wenn sie auf dem Druckkreis ist, zu installieren verhindert an irgendeiner Art Durchsickern und ist einfach. Das Nickel oder überzogene Reduzierer zu chromieren verlängert das Produktleben, das für hohe Dampflinien nützlich ist und verhindert Korrosion.

Reduzierer-Arten

Es gibt zwei Arten Reduzierer, konzentrischer Reduzierer und Exzenterreduzierer.

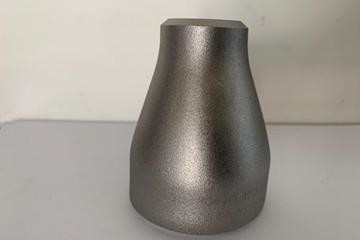

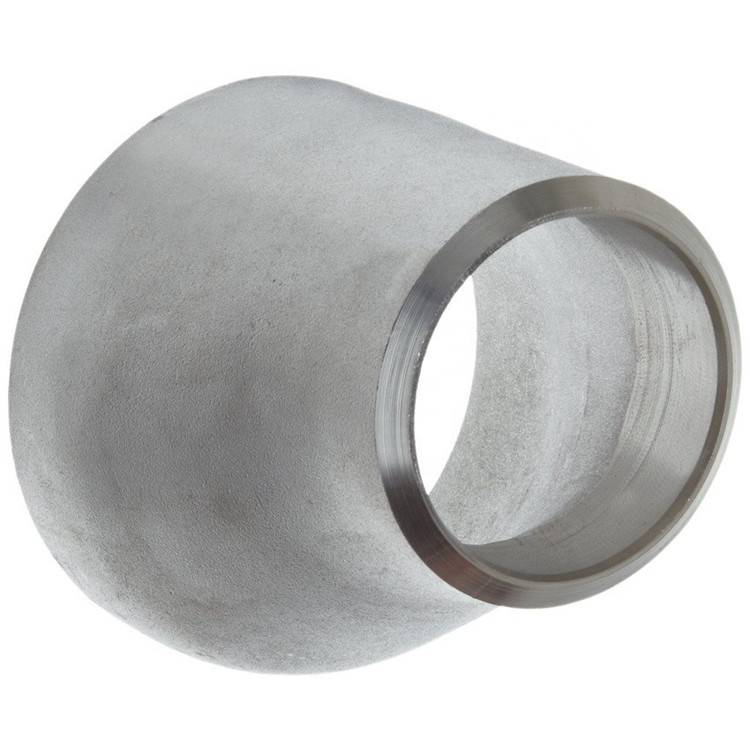

Konzentrischer Reduzierer

Dieser Reduzierer besteht aus den symmetrischen und kegelförmigen Installationen, die den Durchmesser gleichmäßig über die Mittellinie vergrößern oder verringern. Als ein Beispiel wenn 1" Rohrübergänge zum ¾“ Rohr, dann die Spitze oder die Unterseite des Rohres nicht gerade bleiben. Es ist weitverbreitet, wenn einzeln oder mehrfache Durchmesseränderungen.

Exzenterreduzierer

Eine konische Installation, die den Durchmesser verringert oder vergrößert, aber es sind nicht über die Mittellinie symmetrisch. Dieses wird in den Röhrensystemen für die Verringerung des Durchmessers eines Rohres von einer Größe auf größerem oder kleinem verwendet.

Strecken von den verschiedenen Verbindungsarten, Rohrreduzierer konnten mit Sockelschweißungs-Reduzierer- und Kolbenschweißungsreduzierer klassifiziert werden.

Sockelschweißungsreduzierer nannte auch Sockelschweißungseinsatz, hat er drei Arten 1, 2 und 3. Herstellungsstandards willigen zu ASME B16.11 ein.

Die Sockel-Schweißung widersteht ½ der Stärke des Kolbenschweißens, also wird sie für Rohre die mit kleinem Durchmesser benutzt, die einen Durchmesser von NPS 2 oder weniger besitzen. Kolben-Schweißung hat gute Stärke, da es für Hochdruck- und Temperaturrohrleitungen passend ist.

Kolbenschweißungs-Reduziererenden im Plan oder abgeschrägt, hergestellt in Übereinstimmung mit ASME B16.9 und Schweißverfahren, die ASME B16.25 übereinstimmen.

Ursprungsort: China

Rohrreduzierer kommen in konzentrische Reduzierer und in Exzenterreduzierer. Sie werden vom Kohlenstoffstahl-, legiertemstahl, vom Edelstahl, vom Stahl der niedrigen Temperatur oder vom Hochleistungsstahl, von usw. gemacht

Produkt-Name: Konzentrischer/Exzenterreduzierer

Größe: 1/2 ″ – 72 ″

Nahtloser Ellbogen: 1/2 ″ ~24 ″ DN15~DN600

Geschweißter Ellbogen: 4 ″ ~72 ″ DN150~DN1800

Wand Thinkness: sch10, sch20, sch30, Geschlechtskrankheit, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, Geschlechtskrankheit, sch5s, sch20s, sch40s, sch80s

Maximale Stärke: 120mm

Standard: ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Material: Kohlenstoffstahl, legierter Stahl, Edelstahl

Oberflächenbehandlung: Transparentes Öl, rostfreies schwarzes Öl oder heißes galvanisiert.

Zeichnung mit Daten:

Reduzierer-Maße ANSI /ASME B16.9, Buttweld konzentrischer Reduzierer bemisst Diagramm, den Buttweld Exzentriker

JIS SCH Geschlechtskrankheitskonzentrischer Exzenterreduzierer-nahtlose Fitting

SCH Geschlechtskrankheitskonzentrischer Exzenterreduzierer-nahtlose Fitting

Produkt-Beschreibung

Der Reduzierer ist ein Fitting, das für den Durchmesser des Rohres benutzt wird. Der allgemein verwendete Formungsprozeß verringert den Durchmesser, der drückt und erweitert den Durchmesser, der Durchmesser plus den Erweiterungsdrückenden durchmesser drückt oder verringert, und das Stempeln der Formung kann für die Verringerung von Durchmesserrohren bestimmten Spezifikationen auch verwendet werden.

a. Durchmesserreduzierung/Durchmesserexpansionsformung

Die Durchmesserreduzierung, die Prozess der kleinen und kleinen Köpfe bildet, ist, einen Rohrfreien raum mit dem gleichen Durchmesser wie das große Ende der kleinen und kleinen Köpfe in ein Formwerkzeug zu setzen und drückt das Rohr in der axialen Richtung, um die Metallmaßnahme entlang dem Formenhohlraum und dem Psychiater in Form zu treffen. Entsprechend der Größe des verringerten Durchmessers des Reduzierers, wird sie in die einmalige bildende oder mehrfaches Pressebildende Presse unterteilt.

b. Stempeln und Formung

Zusätzlich zum Gebrauch der Stahlrohre als Rohstoffe, die kleinen und kleinen Köpfe zu produzieren, können einige Spezifikationen der kleinen und kleinen Köpfe durch den stempelnden Prozess von Stahlplatten auch produziert werden. Die Form des Durchschlages, der für das Zeichnen benutzt wird, ist mit Bezug auf die Größe der Innenseite des Größenkopfes entworfen, und die gelöschte Stahlplatte wird mit dem Durchschlag gelocht und ausgedehnt.
