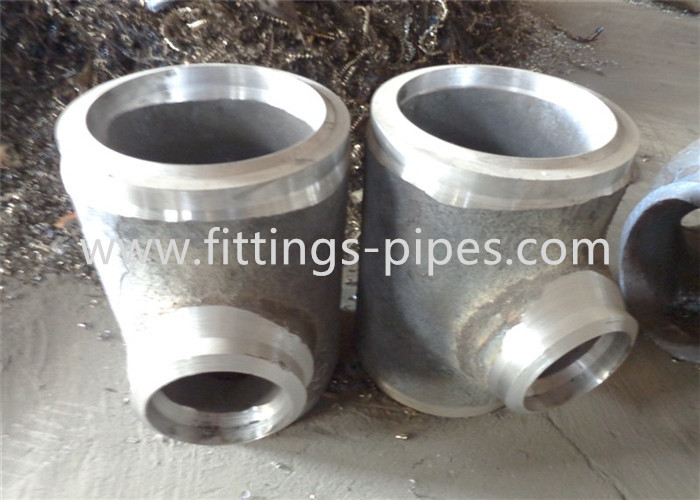

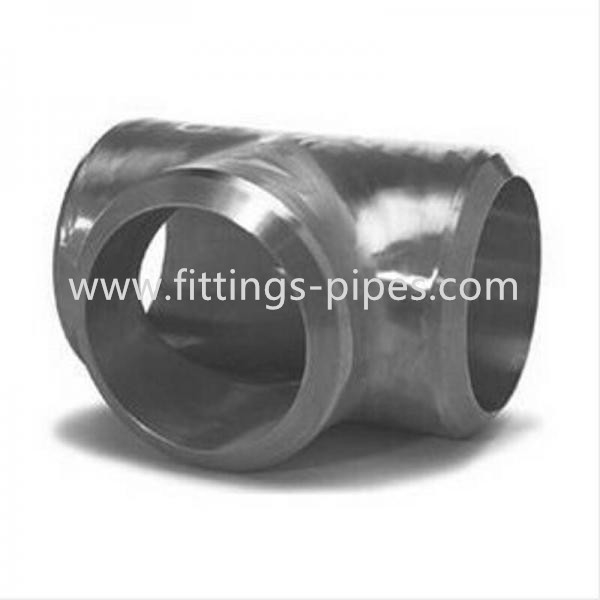

Die Produktionsmethode des Legierungs-T-Stücks:
Das Hauptverfahren zur Herstellung des Legierungs-T-Stücks besteht darin, das Legierungs-T-Stück durch Heißpressen in eine feste Form zu bringen.Die für die Herstellung dieser Warmdrückumformung erforderliche Ausrüstung umfasst eine Krümmerdrückmaschine und eine Heizvorrichtung.Die Form des Rohlings des Legierungs-T-Stücks ist eine feste Form.Dabei wird der Rohling zunächst durch den Ellbogenschieber passiv nach vorne bewegt.Während der Bewegung heizt das Heizgerät auf und der linke Rücken kann fixiert werden.Der Ellbogenschieber kann Metallmaterialien in verschiedene Formen bringen.Während dieses Vorgangs hat sich seine Form verändert, aber sein Volumen hat sich nicht verändert.Das hergestellte Legierungs-T-Stück, jedes Die Dicke der Teile ist sehr vernünftig und gleichmäßig verteilt, was es für uns bequemer macht, das Legierungs-T-Stück zu verwenden, und alle Aspekte werden genauer sein.
AP Finish Saltation Finish
Schnelles Detail:
Material: Kohlenstoffstahl, Aolly-Stahl, nahtloser Stahl
Technik: Geschmiedet, Stumpfschweißen
Typ: Tee & Cross
Anschluss: Schweißen
Form: Reduzieren
Kopfcode: Rund
Größe: 1/2-18
Norm: ASME B16.9 B16.49 B16.25
Verpackung: Holzkisten oder als Anforderungen der Kunden
Außendurchmesser: 40 mm–500 mm
Oberflächenbehandlung: Lackierung verzinkt oder als Anforderungen der Kunden
WT:Sch10-Sch190xxs
Beschreibung:
Produkt-Artikel-Nr.: 005Fittings-Cosco Steel
Größe: NPS 1/2"-120" (DN15-3000)
Varianten: SCH5S/10S, SCH20/40/8 Rohrverschraubung Edelstahl SMLS Reduzier-T-Stück 0/160, STD/XS/XXS, SGP
| Normale Rohrgröße | Außendurchmesser an der Fase | Mitte bis Ende | ||||
| DN | D1 | D2 | C | M | ||
| Serie A | Serie B | Serie A | Serie B | |||
| 20×20×15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 25×25×20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×25×15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32×25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×32×20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×32×15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40×32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×40×25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×40×20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×40×15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50×40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×50×32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×50×25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50×50×20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65×50 | 76,1 (73) | 76 | 60.3 | 57 | 76 | 70 |
| 65×65×40 | 76,1(73) | 76 | 48.3 | 45 | 76 | 67 |
| 65×65×32 | 76,1 (73) | 76 | 42.4 | 38 | 76 | 64 |
| 65×65×25 | 76,1 (73) | 76 | 33.7 | 32 | 76 | 57 |
| 80×80×65 | 88.9 | 89 | 76,1(73) | 76 | 86 | 83 |
| 80×80×50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×80×40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×80×32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90×80 | 101.6 | -- | 88.9 | -- | 95 | 92 |
| 90×90×65 | 101.6 | -- | 76,1(73) | -- | 95 | 89 |
| 90×90×50 | 101.6 | -- | 60.3 | -- | 95 | 83 |
| 90×90×40 | 101.6 | -- | 48.3 | -- | 95 | 79 |
| 100×100×90 | 114.3 | -- | 101.6 | -- | 105 | 102 |
| 100×100×80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×100×65 | 114.3 | 108 | 76,1(73) | 76 | 105 | 95 |
| 100×100×50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×100×40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125×100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
| 125×125×90 | 139.7 | -- | 101.6 | -- | 124 | 114 |
| 125×125×80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
| 125×125×65 | 139.7 | 133 | 76,1(73) | 76 | 124 | 108 |
| 125×125×50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150×125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
| 150×150×100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×150×90 | 168.3 | -- | 101.6 | -- | 143 | 127 |
| 150×150×80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×150×65 | 168.3 | 159 | 76,1(73) | 76 | 143 | 121 |
| 200×200×150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200 × 200 × 125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
| 200×200×100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200 × 200 × 90 | 219.1 | -- | 101.6 | -- | 178 | 152 |
| 250 × 250 × 200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
| 250 × 250 × 150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
| 250 × 250 × 125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
| 250×250×100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300×250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
| 300 × 300 × 200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×300×150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×300×125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
| 350×350×300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
| 350×350×250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
| 350×350×200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×350×150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400×350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×400×300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×400×250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
| 400×400×200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×400×150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450×400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
| 450×450×350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
| 450×450×300 | 457.2 | 478 | 323.9 | 325 | 343 | 321 |
| 450×450×250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
| 450×450×200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
| 500×500×450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
| 500×500×400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
| 500×500×350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
| 500×500×300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
| 500×500×250 | 508 | 529 | 273 | 273 | 381 | 333 |
| 500×500×200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
