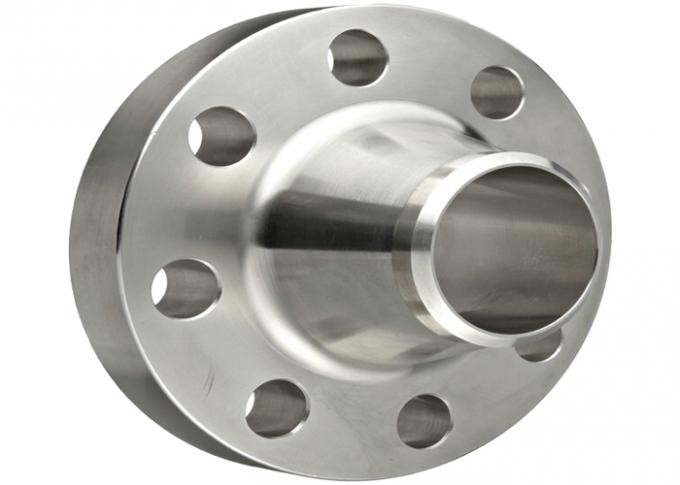

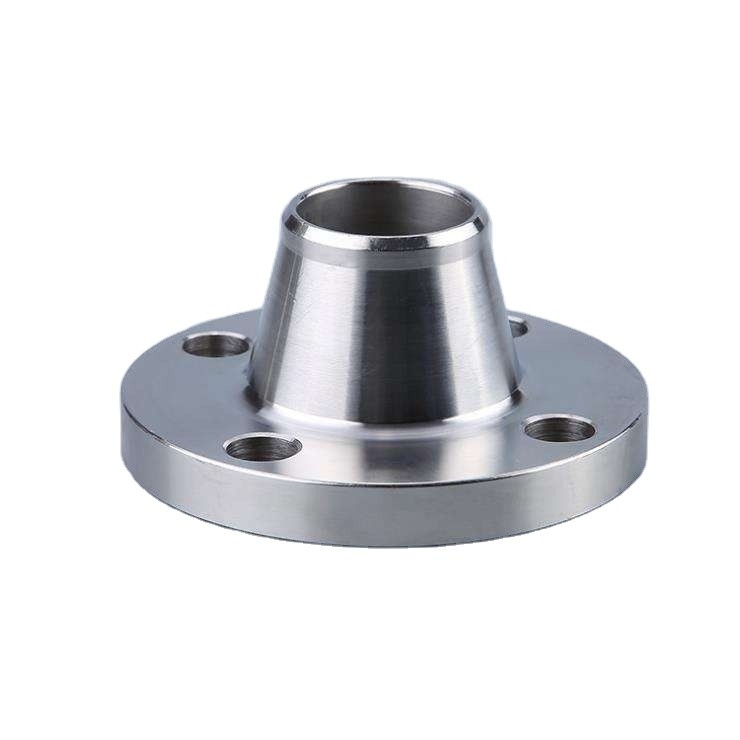

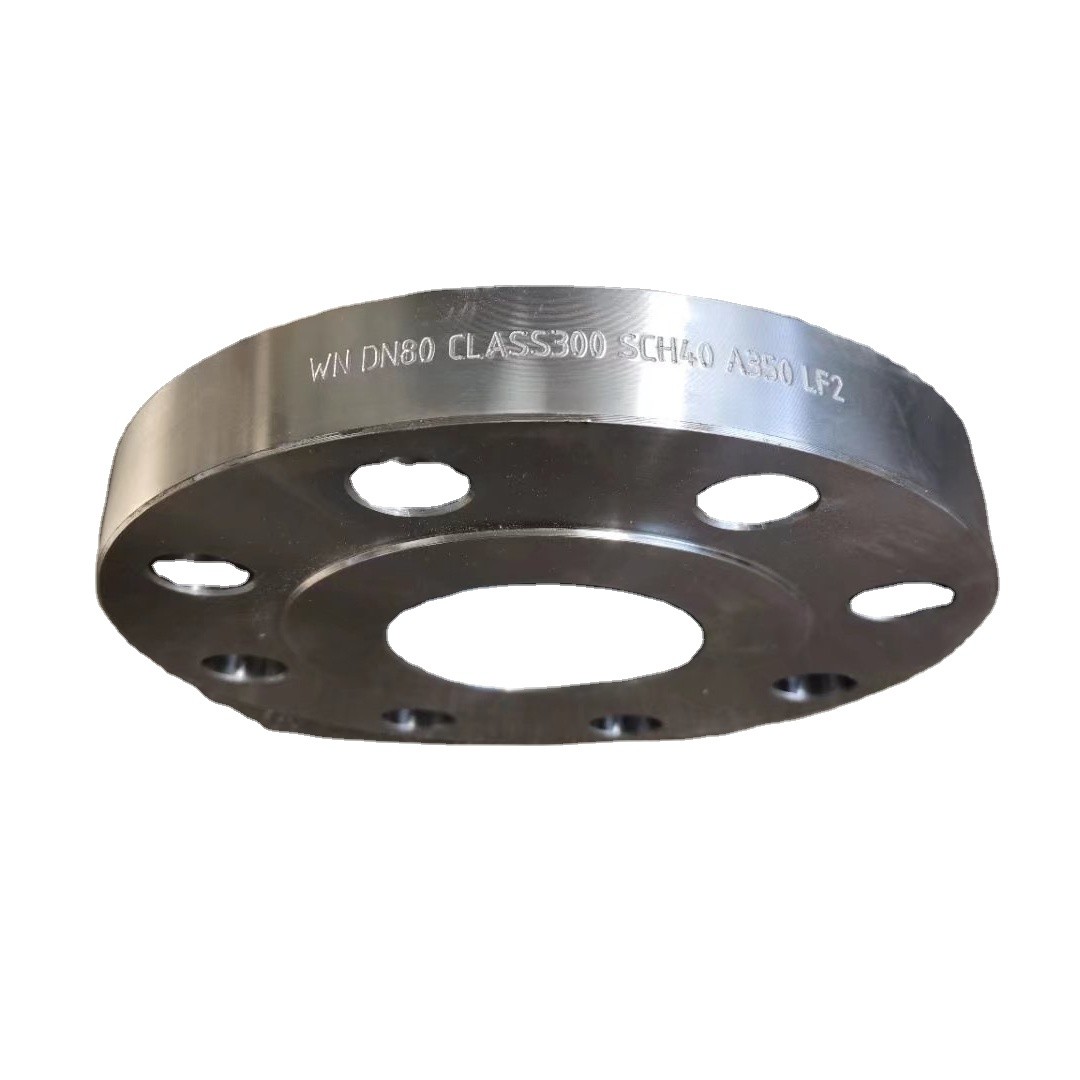

Edelstahl geschmiedeter Vorschweißflansch 150lbs 300lbs für industrielles

ASME B16.5 Art 01 Größentabelle en 1092-1 des Flansch-pn6

1/2“ (15 Notiz:) bis 48" (1200NB) DN10~DN5000

Art 01 Standards en 1092-1 des Flansch-pn6

ANSI/ASME B16.5, B16.47 Reihe A u. B, B16.48, BS4504, BS 10, EN-1092, LÄRM, ASME flanscht, ASME flanscht, BS-Flansche, LÄRM Flansche, en-Flansche, GOST Flansch, ASME/ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Art 01 Druck-Bewertung ANSI en 1092-1 des Flansch-pn6

Klasse 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs

Art 01 Druck-Berechnung en 1092-1 des Flansch-pn6 im LÄRM

6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64

JIS

5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K

UNI

6Bar 10Bar 16Bar 25Bar 40Bar

En

6Bar 10Bar 16Bar 25Bar 40Bar

Beschichtung

Öl-schwarze Farbe, Rostschutzfarben-, verzinktes, Gelbestransparentes, kaltes und heißes Bad galvanisierten

Die meisten allgemeinen Arten Art 01 en 1092-1 Flansch pn6

Geschmiedet/verlegt/schraubte,/Platte

Prüfungszeugnisse

En 10204/3.1B
Rohstoffe bescheinigen
Radiographie-Prüfbericht 100%
Drittpartei-Abnahmeprüfprotokoll, usw.

Produktionstechnik

Geschmiedet, wärmebehandelt und maschinell bearbeitet

Schließen Sie Art Flansch-Gesichts-Art an

Angehobene Gesichts-Flansche (Rf), Ring Type Joint Flanges (RTJ), flache Gesichts-Flansche (FF), große männlich-weibliche Flansche (LMF), Schoss-Gelenk-Gesichts-Flansche (LJF), kleine männlich-weibliche Flansche (SMF), kleine Zungen-Flansche, große Zunge u. Nut-Flansche

Spezieller Entwurf

Gemäß Ihrer Zeichnung

AS, ANSI, BS, LÄRM und JIS
15 Notiz: (1/2“) bis 200 Notiz: (8")
Gleichgestelltes und Verringerungs-Konfigurationen

Test

Direktablesungsspektrograph, hydrostatische Prüfmaschine, Röntgenstrahldetektor, trasonic Fehlerdetektor UI, Magnetteilchendetektor

Ausrüstung

Pressemaschine, verbiegende Maschine, Maschine, elektrische Abkantmaschine, Strahlenenmaschine usw. drückend

Ursprung

China

Hersteller von

ASME-LÄRM, GOST, JIS, UNI, BS, AS2129, AWWA, en, SABS, NFE etc.
Art 01 en 1092-1 Flansch pn6: - BS-Flansch, en-Flansch, Flansche API 6A, ASME-Flansche, ASME-Flansche, LÄRM Flansche, EN1092-1 Flansche, UNI-Flansche, Flansche JIS/KS, BS4504 Flansche, GB-Flansche, Flansche AWWA C207, GOST Flansche, P/in flanscht

B.S: BS4504, BS3293, BS1560, BS10

AS 2129: Tabelle D; Tabelle E; Tabelle H

Reihe A ASME B16.5, ASME B16.47 u. B, MSS SP44, ASA, API-605, AWWA, kundenspezifische Zeichnungen

ASME: ASME B16.5, ASME B16.47 (API605), MSS SP44, ASME B16.36, ASME B16.48

ASME B16.5, ASME B16.47, MSS SP44, ASME B16.36, ASME B16.48

Amerikanischer Standard (ANSI)

Deutsch (LÄRM)

Britischer Standard (BS)

LÄRM: LÄRM 2527, LÄRM 2566, LÄRM 2573, LÄRM 2576, LÄRM 2641, LÄRM 2642, LÄRM 2655, LÄRM 2656, LÄRM 2627, LÄRM 2628, LÄRM 2629, LÄRM 2631, LÄRM 2632, LÄRM 2633, LÄRM 2634, LÄRM 2635, LÄRM 2636, LÄRM 2637, Art 01 en 1092-1 DES LÄRM-2638 Flansch pn6

Der andere Standard: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276

Art 01 Gebrauch u. Anwendung en 1092-1 des Flansches pn6

Bitumen upgraders.

Schwerölraffinerien.

Kernkraft (größtenteils nahtlos).

Erdölchemikalien und Säuren.

Exportieren Sie zu

Irland, Singapur, Indonesien, Ukraine, Saudi-Arabien, Spanien, Kanada, USA, Brasilien, Thailand, Korea, der Iran, Indien, Ägypten, Oman, Dubai, Peru, usw.

Materielle Prüfungszeugnisse (MTC) gemäß en 10204 3,1 und en 10204 3,2, Prüfungszeugnisse, die NACE MR0103, NACE MR0175 bestätigen

Bewerteter Durchmesser

Rohr

Flansch

Schrauben

Weight-/KGflansch

X

C

D

T

h

Faden

Bolzenlöcher

Kilogramm

15

21,3

22,0

55

80

12

11

M10

4

0.401

20

26,9

27,5

65

90

14

11

M10

4

0.590

25

33,7

34,5

75

100

14

11

M10

4

0.716

32

42,4

43,5

90

120

16

14

M12

4

1.153

40

48,3

49,5

100

130

16

14

M12

4

1.344

50

60,3

61,5

110

140

16

14

M12

4

1.478

65

76,1

77,5

130

160

16

14

M12

4

1.850

80

88,9

90,5

150

190

18

18

M16

4

2.944

100

114,3

116,0

170

210

18

18

M16

4

3.247

125

139,7

141,5

200

240

20

18

M16

8

4.301

150

168,3

170,5

225

265

20

18

M16

8

4.741

200

219,1

221,5

280

320

22

18

M16

8

6.862

250

273,0

276,5

335

375

24

18

M16

12

8.893

300

323,9

327,5

395

440

24

22

M20

12

11.880

350

355,6

359,5

445

490

26

22

M20

12

16.788

400

406,4

411,0

495

540

28

22

M20

16

19.781

450

457,0

462,0

550

595

30

22

M20

16

24.495

500

508,0

513,5

600

645

30

22

M20

20

26.307

600

610,0

616,5

705

755

32

26

M24

20

34.702

700

711,0

714,2

810

860

40
