Detailinformationen
Produkt-Beschreibung

Detailinformationen
Bescheinigung::	ASME, ANSI, LÄRM, JIS, BS, KS	Material::	Legierung
Versorgungs-Fähigkeit::	5000 Tonnen/Monat	Wandstärke:	Sch5-Sch160 XXS, Geschlechtskrankheit, XS, SGP
Winkel:	45° 90 ° 180°, usw.	Material::	Edelstahl
Hervorheben:	Stahlrohrbogen a335 p11 , nahtloser LR-Stahlrohrbogen , nahtloser Rohrbogen a335 p22

Produkt-Beschreibung

A335 P11 P22 Sch40 90 Grad LR-nahtlose Stahlrohrbogeninstallation

ASME SB366 WPNCMC DER REDUZIERER-ASTM B366 WPNCMC NAHTLOSER STAHL-ROHR-REDUZIERER KOLBEN-SCHWEISSUNGS-INSTALLATIONS-90 DES GRAD-SCH40
WAS IST INSTALLATIONEN ASTM B366 GRAD-WPNCMC?
INSTALLATIONEN ASTM B366 GRAD-WPNCMC sind eine Art schweißbares Fitting, das eine Änderung in Richtung des Flusses ermöglicht, zum sich weg zu verzweigen oder der Größe des Rohres zu verringern.
SPEZIFIKATION VON GRAD WPNCMC FITTINGS~ ASTM B366

GRÖSSE	Kolben-Schweißungs-Installationen ASTM B366 WPNCMC nahtlose: 1/2“ - 10" GRAD WPNCMC ASTM B366 schweißte Kolben-Schweißungs-Installationen: 1/2“ - 48"
MASSE	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
STÄRKE	SCH10, SCH20, SCH30, Geschlechtskrankheit SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS verfügbar mit NACE-HERRN 01-75
ARTEN	GRAD WPNCMC ASTM B366 Buttweld Installation Nahtlose Installationen ASME SB366-WPNCMC Installationen B366 GR WPNCMC ERW ASME SB366-WPNCMC schweißte Installationen B366 WPNCMC fabrizierte Fitting GRAD WPNCMC ASTM B366 Schrägfläche beendet Fitting
Od	DN15-DN1200
VERBINDUNG	Schweißen
BEDING-RADIUS	R=1D, 2D, 3D, 5D, 6D, 8D, 10D oder kundenspezifisches Fitting ASME SB366 WPNCMC
STRECKE	½“ Notiz: bis 24" Notiz: in Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100) Buttweld Installation ASTM B366-WPNCMC
GRAD VOM ELLBOGEN	Winkel: 22,5 Grad, 30deg, 45 Grad, 90 Grad, 180 Grad, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Standard: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
PROZESS	Stoß, Presse, Schmiede, Form, etc.
TEST	En 10204/3.1B Rohstoffe bescheinigen Radiographie-Prüfbericht 100% Drittpartei-Abnahmeprüfprotokoll (aufgeladen)

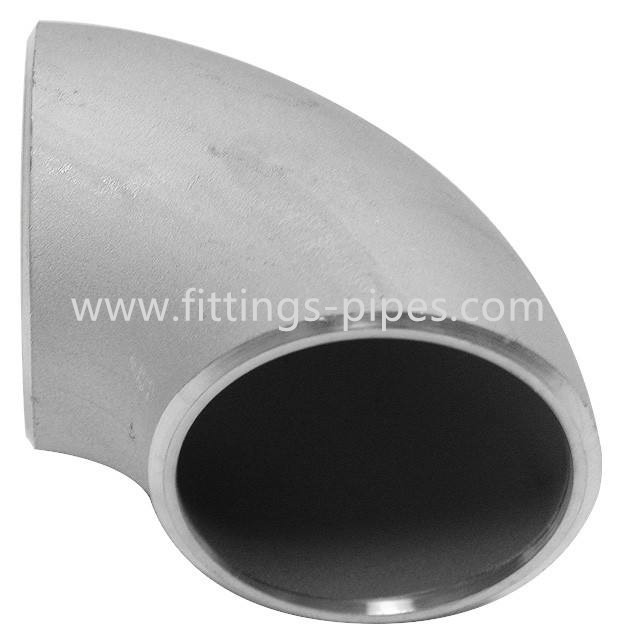

Stahlrohrbogen A335 P11 P22 Sch 40 nahtlose Installation 90 Grad-LR 0

Produkt-Parameter

NPS	O.D. D	90° langer Rad Center zu beenden	45° langer Rad Center, zum von B zu beenden	90° Mitte, zum von A zu beenden	Mitte 45°, zum von B zu beenden



1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1 ¼	42,2	48	25	95	39
1 ½	48,3	57	29	114	47
2	60,3	76	35	152	63
½ 2	73	95	44	190	79
3	88,9	114	51	229	95
½ 3	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505

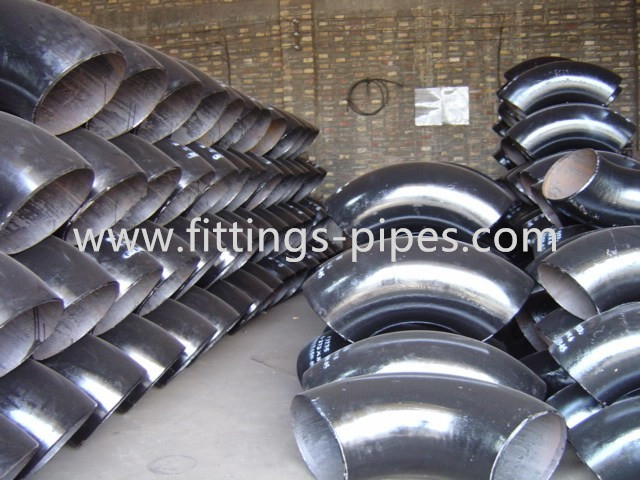

Stahlrohrbogen A335 P11 P22 Sch 40 nahtlose Installation 90 Grad-LR 2
3,1 WIRD MTC NACH DEM AUFTRAG ANGEBOTEN, DER ZUSAMMEN MIT DER FRACHT VERGEBEN WIRD UND VERSENDET IST.
DIAMENSION VON GRAD WPNCMC FITTINGS~ ASTM B366

Nominale Rohr-Größe	Alle Installationen	Alle Installationen	Alle Installationen	Ellbogen-T-Stücke	Biegungen der Rückkehr-180°	Biegungen der Rückkehr-180°	180 Grad-Rückkehr-Biegungen	Reduzierer	Kappen
NPS	O.D. an Schrägfläche (1), (2)	I.D. am Ende (1), (3), (4)	Wandstärke (3)	Mitte-zu-Endmaß A, B, C, M	Mitte-zu-Mitte O	Zurück zu-Gesicht K	Ausrichtung von Enden U	Gesamtlänge H	Gesamtlänge E
½ zu ½ 2	0,06 -0,03	0,03	Nicht weniger als 87,5% von Nenndicke	0,06	0,25	0,25	0,03	0,06	0,12
½ 3 bis 3	0,06	0,06	Nicht weniger als 87,5% von Nenndicke	0,06	0,25	0,25	0,03	0,06	0,12
4	0,06	0,06	Nicht weniger als 87,5% von Nenndicke	0,06	0,25	0,25	0,03	0,06	0,12
5 bis 8	0,09 -0,06	0,06	Nicht weniger als 87,5% von Nenndicke	0,06	0,25	0,25	0,03	0,06	0,25
10 bis 18	0,16 -0,12	0,12	Nicht weniger als 87,5% von Nenndicke	0,09	0,38	0,25	0,06	0,09	0,25
20 bis 24	0,25 -0,19	0,19	Nicht weniger als 87,5% von Nenndicke	0,09	0,38	0,25	0,06	0,09	0,25
26 bis 30	0,25 -0,19	0,19	Nicht weniger als 87,5% von Nenndicke	0,12	…	…	…	0,19	0,38
32 bis 48	0,25 -0,19	0,19	Nicht weniger als 87,5% von Nenndicke	0,19	…	…	…	0,19	0,38

Stahlrohrbogen A335 P11 P22 Sch 40 nahtlose Installation 90 Grad-LR 3

Größe und Tag:

Produktdetails:
Herkunftsort:	CHINA
Markenname:	hongcheng
Zertifizierung:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Modellnummer:	1/2“ BIS 24"
Zahlung und Versand AGB:
Min Bestellmenge:	10pc
Preis:	consult
Verpackung Informationen:	Sperrholzkisten oder Paletten
Lieferzeit:	7-15 Arbeitstage
Zahlungsbedingungen:	L/C, D/P, T/T
Versorgungsmaterial-Fähigkeit:	2 Million Tonne/Jahr
